Proteja sus motores y generadores del sobrecalentamiento.
Sensores RTD para ranuras del estator en motores y generadores
Los sensores RTD para ranuras del estátor se integran directamente en los devanados del estátor de motores y generadores para proporcionar una monitorización localizada de la temperatura. También conocidos como detectores de temperatura de devanado (WTD), ayudan a detectar el sobrecalentamiento antes de que provoque daños en el aislamiento, fallos en el equipo o tiempos de inactividad no planificados.
Resumen del producto
- Monitoreo preciso de la temperatura
- Aumenta la longevidad del motor
- Mejora la eficiencia
- Detección temprana de fallas
- Garantiza la seguridad y el ahorro de costos

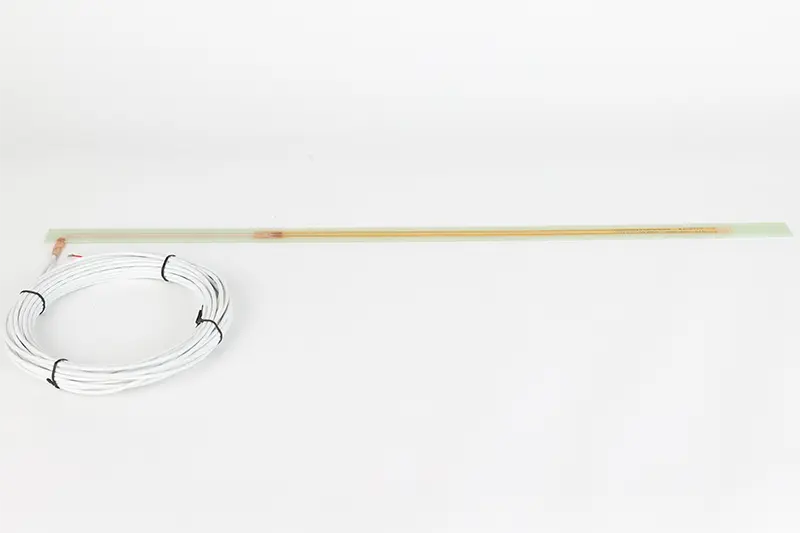

Especificaciones del sensor RTD para ranuras del estator
| Especificación | Opciones disponibles |
|---|---|
| Tipo de sensor | RTD para ranura de estator / Detector de temperatura de devanado (WTD) |
| Elemento sensor estándar | Pt100 |
| Otros elementos | Pt1000, cobre, níquel, termopar tipo K |
| Configuración del elemento | Simple o dúplex |
| Longitud | 30–5000 mm |
| Grosor típico | 1,3–2,0 mm |
| Cableado | 2, 3, 4, 6 u 8 hilos |
| Clase de tolerancia | Clase A o B |
| Construcción | Plana, delgada y bifilar |
| Opciones para áreas peligrosas | ATEX, IECEx, KTL, KGS, opciones BV Marine |
| Fabricante | SMG, Corea del Sur |
| Plazo de entrega estándar | 3–4 semanas, según el diseño/configuración |
Comprendiendo la función de las ranuras del estator
Los motores y generadores eléctricos de CA constan de dos componentes clave: un estator estacionario y un rotor giratorio. Para garantizar que estas piezas vitales funcionen de forma segura y eficiente, es esencial contar con una protección térmica eficaz, ya que la mayoría de las fallas del motor se originan por el sobrecalentamiento de los devanados del estator.
Las ranuras del estator desempeñan un papel importante: son ranuras largas y estrechas en el núcleo del estator que sujetan y fijan los devanados de cobre. Cuando la corriente alterna fluye a través de estos devanados, se forma un campo magnético dentro de las ranuras que impulsa el motor. El diseño de las ranuras garantiza que los devanados permanezcan en su lugar, estén aislados eléctricamente y puedan refrigerarse eficazmente, lo cual es crucial para un funcionamiento seguro y eficiente.
Prevención de fallos de motor con sensores RTD
Los detectores de temperatura de resistencia (RTD) de ranura del estator proporcionan un monitoreo de temperatura altamente preciso dentro de las ranuras del estator del motor, protegiendo su equipo del sobrecalentamiento, la degradación del aislamiento y costosos tiempos de inactividad no planificados.
El sobrecalentamiento es el principal enemigo del aislamiento del motor. Por cada 10 °C de aumento de temperatura, la vida útil del aislamiento se reduce a la mitad. Los problemas eléctricos representan el 47 % de todos los fallos de motor, y los fallos de bobinado por sí solos representan el 37 %, lo que demuestra la importancia de un monitoreo adecuado de la temperatura para proteger el aislamiento del motor.
Este sensor RTD de ranura del estator desempeña un papel fundamental en la prevención de daños extremadamente costosos en el motor. Los motores grandes suelen utilizar seis o más sensores RTD de ranura del estator para garantizar un funcionamiento fiable y seguro en todas las condiciones de carga.
Aplicaciones de ranuras de estator en diferentes industrias
Los RTD de ranura de estator o detectores de temperatura de devanado (WTD) se utilizan en numerosos sectores donde la fiabilidad de los motores y generadores eléctricos es crucial, entre ellos:
- Centrales hidroeléctricas
- Aerogeneradores
- Entornos de fabricación industrial
- Maquinaria eléctrica de alta resistencia y sistemas de generadores
En todas estas aplicaciones, la monitorización precisa de la temperatura permite:
- Mayor vida útil del motor
- Mejor eficiencia operativa
- Detección temprana de fallos o condiciones de tensión anormales
- Mayor seguridad durante operaciones de alta demanda
- Reducción de los costes de mantenimiento gracias a la reducción de fallos de aislamiento o averías mecánicas
¿Cómo funciona un sensor RTD para ranuras de estator?
Los RTD para ranuras de estator emplean elementos sensores a lo largo de la mayor parte de su longitud, lo que permite obtener lecturas continuas de la temperatura promedio en una amplia zona. Este diseño garantiza la detección de puntos calientes localizados, proporcionando una visión completa y de rápida respuesta del perfil térmico dentro de la ranura del estator.

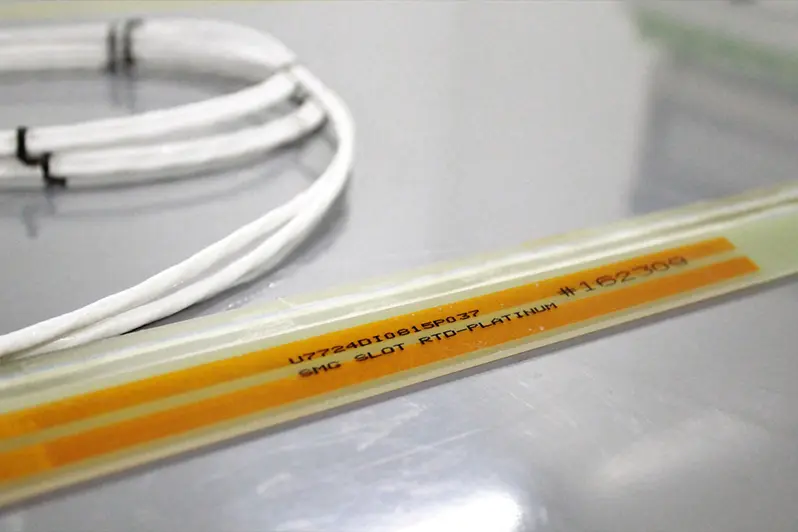

El RTD para ranura de estator se coloca directamente en el devanado del estator para medir la temperatura cerca de la zona donde puede producirse un sobrecalentamiento. Los RTD de SMG para ranuras de estator presentan una construcción plana, delgada y flexible para su instalación entre devanados, y utilizan un diseño bifilar para evitar errores derivados de la inducción.
Parmi leurs principales características:
- Materiales flexibles y no inducibles para un ajuste y un rendimiento óptimo
- Plato de concepción y fino para un encastrement parfait entre les enroulements
- Construcción bifilar para evitar errores relacionados con la inducción
- Durabilidad con choques, vibraciones y presión
- Alta precisión, estabilidad y estabilidad a largo plazo

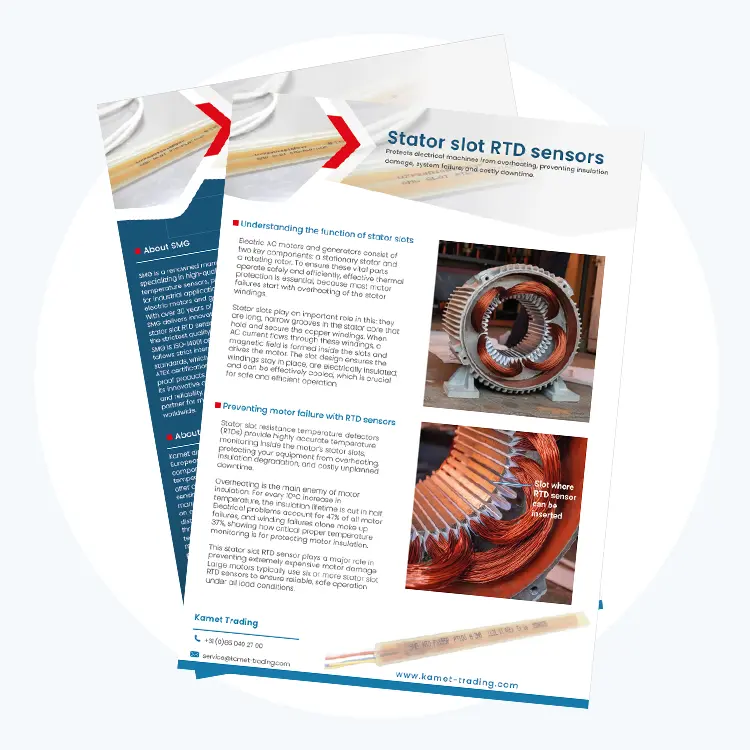

Descargue el folleto del sensor RTD de ranura del estator
Descargue el folleto del sensor RTD de ranura del estator para obtener una visión general de su valor añadido, especificaciones técnicas y aplicaciones típicas.
"*" señala los campos obligatorios
¿Cómo se selecciona un sensor RTD para ranura de estator?
La selección de un RTD para ranura de estator depende del elemento sensor requerido, la longitud y el grosor del sensor, la construcción (simple o dúplex), la configuración del cableado, la clase de tolerancia y cualquier requisito de certificación para áreas peligrosas. La mayoría de los RTD para ranura de estator se fabrican a medida para la aplicación específica del motor o generador.
Nuestros RTD de ranura de estator son fabricados por SMG en Corea del Sur. Con una reputación mundial, SMG ofrece protección térmica de alto rendimiento con el respaldo de la ingeniería coreana de eficacia probada. La mayoría de sus RTD de ranura de estator se entregan como soluciones personalizadas, adaptadas a la aplicación y los requisitos de rendimiento específicos del cliente.
Cada sensor está calibrado y fabricado para adaptarse a los requisitos de su sistema. Nuestros ingenieros estarán encantados de ayudarle a seleccionar el mejor diseño para su aplicación
Especificaciones disponibles:
- Tipo de elemento: Pt100 (estándar), Pt1000, cobre, níquel, termopar tipo K
- Elementos simples o dobles
- Longitudes: de 30 mm a 5000 mm
- Espesor: típicamente entre 1,3 y 2,0 mm
- Cuerpo con: según sistema simple o doble
- Configuraciones de cable: sistemas de 2, 3, 4, 6 u 8 cables
- Clase de tolerancia: Clase A o B
- Opciones para áreas peligrosas: versiones con certificación de seguridad intrínseca y seguridad aumentada (ATEX, IECEx, KTL, KGS, BV Marine)
Calidad y servicio de Kamet
Al comprar un producto Kamet, puede confiar en un servicio al cliente rápido y receptivo, así como en una calidad constante. Todos los componentes provienen de Europa, EE. UU. o Japón, y se seleccionan por su fiabilidad y rendimiento.
- Tiempo de respuesta: 24 horas en días laborables
- Plazo de entrega: 3-4 semanas, según el diseño y la configuración
