El CableStream CS-1100
El lanzamiento en 2023 de la CS-1100 Cablestream introdujo un enfoque revolucionario en la producción industrial de sensores de temperatura que lleva la eficacia, la precisión y la velocidad del proceso a un nuevo nivel. Esta máquina de última generación ha sido diseñada junto con nuestros expertos internos para automatizar el corte y enderezado de los cables aislamiento mineral, lo que se traduce no sólo en un ahorro de costes sino también en una mejor calidad del producto. Nos complace presentarle las funciones, ventajas y aspectos técnicos de este nuevo producto fabricado por The Machines Factory, una colaboración innovadora de la que Kamet se enorgullece de formar parte.
¿Quién se beneficiará del CS-1100?
La CS-100 es la primera máquina que combina y automatiza una serie de pasos en la producción de sensores de temperatura a partir de cables aislamiento mineral. Las empresas dedicadas a la producción de sensores reconocerán uno de los principales retos que conlleva el corte y enderezado de cables MI: requiere técnicos altamente cualificados en un proceso que requiere mucho tiempo y mano de obra para poder fabricar productos de alta calidad.
El enfoque automatizado que ofrece la CS-100 supone un importante ahorro de costes en este sentido, así como una solución a los siguientes retos técnicos comunes:
- Un producto sin rebabas requiere una técnica de corte muy específica para el aislamiento de MgO.
- El rectificado a través de MgO compacto requiere herramientas y técnicas de corte muy especializadas y, si se hace de forma incorrecta, provoca un desgaste prematuro de las cuchillas
- Los errores humanos pueden afectar a la calidad del producto final
¿Qué características hacen de la CS-1100 una solución excelente para cortar cables?
La CS-1100 utiliza un enfoque de última generación para enderezar y cortar el cable MI con una precisión y consistencia sin precedentes: tolerancia de 1 mm en longitudes >100 metros. Cada trozo de cable cortado (de una longitud elegida y personalizable) es exactamente de la misma calidad y tamaño. Podemos garantizar que el corte está prácticamente libre de rebabas, lo que elimina el trabajo extra de retirar los bordes. Características como un software y sensores avanzados, un codificador de movimiento, sistemas de alimentación y sujeción únicos y discos de corte especializados garantizan este alto grado de precisión y un excelente control de calidad. Los veremos con más detalle en la sección técnica.
Sin embargo, hay otros aspectos importantes de esta máquina que le proporcionarán una imagen más completa de lo que la CS-1100 puede ofrecer a su empresa.
1. Interfaz fácil de usar
El punto de partida de la CS-1100 es la pantalla táctil LCD de alta resolución que muestra la interfaz del software a través de la cual el operario puede mantener fácilmente el control total de la CS-1100. Aquí se configuran todos los parámetros de una sesión, como la longitud y la velocidad de corte o la cola de procesamiento. Permite arrancar y parar la máquina rápidamente y proporciona una visión clara del estado actual de la máquina, así como de cualquier precaución o alerta. El software intuitivo y el diseño de fácil manejo garantizan que se eviten los errores y que se pueda formar rápidamente a los nuevos operarios.
2. Cola de procesamiento
La CS-1100 está diseñada para mantener una cola de producción, pasando automáticamente de un trabajo al siguiente. Se puede acceder fácilmente a la cola y editarla a través de la pantalla táctil. Esta función de puesta en cola aumenta la eficacia y reduce la necesidad de cualquier intervención manual entre trabajos.
3. Amplia gama de manipulación
La gama de manipulación de la CS-1100 es amplia e incluye cables con diámetros más pequeños, desde 1,0 mm de diámetro exterior hasta 8,0 mm.
4. Alertas de avería
Nuestro software y nuestros sensores han sido programados para alertar a los operarios mediante luces intermitentes y avisos en pantalla en caso de avería. De este modo es fácil identificar y solucionar cualquier problema. La opción de guardar la información de funcionamiento en archivos de registro también proporciona una valiosa referencia para la resolución de problemas y el mantenimiento.
5. Mantenimiento y piezas de recambio
Con el desgaste normal, algunas piezas de la CS-1100 necesitarán ser sustituidas regularmente, por ejemplo los discos de corte y los casquillos de PTFE. La fábrica de máquinas ha optado por un diseño modular para la CS-1100 que simplifica el mantenimiento y la sustitución de piezas. Este sistema modular, combinado con los manuales de instrucciones, ofrece un importante ahorro de costes: Tanto si son discos, casquillos o componentes electrónicos los que necesitan ser sustituidos; su propio operario puede encargarse de la mayor parte del mantenimiento, evitando el gasto que suponen las llamadas al servicio técnico. Otro ahorro se encuentra en el hecho de que nuestro software avisa a tiempo a los operarios cuando hay que sustituir piezas, con lo que se minimiza el riesgo de bajo rendimiento, tiempo de inactividad o daños en la máquina.
La CS-1100 viene con una garantía de 1 año con garantía extendida disponible como parte de un contrato de servicio.
La facilidad con la que se sustituyen las piezas y el hecho de que los pedidos se realicen rápidamente es una de las características más destacadas de la CS-1100 y del enfoque de servicio al cliente de nuestra empresa. Por el contrario, otras máquinas del mercado tienen plazos de entrega extremadamente largos y/o piezas insustituibles.
6. Características de seguridad
Unos sensores de seguridad especiales garantizan que la máquina no pueda funcionar a menos que la cubierta esté cerrada.
La cuchilla de corte está cubierta por una unidad de extracción. La unidad de extracción consiste en una cubierta impresa en 3D que está unida a una manguera de aspiración que sale por la parte trasera de la máquina y cubre el disco de corte. Esto para evitar cortes accidentales al abrir la máquina y para asegurarse de que no se libera al aire polvo de corte del cable MI.
Se puede adquirir un servicio de instalación y formación in situ. Esto incluye una instrucción de seguridad completa para los operadores de la máquina.
7. Accesorios opcionales
Como un servicio más a nuestros clientes hemos diseñado dos accesorios opcionales para la CS-1100 que pueden maximizar aún más el flujo de trabajo y la productividad.
En primer lugar, el portabobinas puede utilizarse para facilitar la introducción del cable MI en la máquina. El portabobinas mantiene el cable firmemente en su sitio sin que se enrede ni se enganche (como ocurre con algunas otras máquinas).
En segundo lugar, el colector se conecta al punto de salida de la máquina y permite acumular ordenadamente las longitudes cortadas de cable MI antes de llevarlas a la siguiente fase del proceso de montaje.
Control de calidad a través del diseño técnico
Como ya hemos mencionado, el excepcional control de calidad y precisión de la CS-1100 se consigue gracias a sus extraordinarias características técnicas de diseño. Aquí destacaremos algunas de ellas:
Plancha giratoria
Para enderezar el cable MI de forma uniforme y consistente, se hace girar a altas velocidades mientras se somete a una presión uniforme. Este proceso se consigue mediante el uso de una enderezadora giratoria con casquillos de PTFE que garantizan que el cable gire suave y uniformemente.
Sistema de alimentación
Dos correas dentadas de caucho aplican una presión constante al cable MI asegurando que se desplaza suavemente por la máquina. El sistema de alimentación es excepcional, ya que es capaz de compensar cualquier deslizamiento que pueda producirse durante el enderezado y el corte. El codificador de movimiento es la característica clave que lo hace posible. Calcula la línea exacta de movimiento del cable MI midiendo el movimiento de rotación de una rueda por la que pasa el cable MI, calculando así la longitud exacta del cable que se ha alimentado a través de la máquina. Si detecta deslizamientos, puede realizar los ajustes necesarios para compensarlos. De este modo, cada corte se realiza precisamente en el punto correcto.
Disco de corte
La elección del disco de corte influye directamente en la calidad del corte y tenemos en cuenta una serie de factores, entre ellos:
- el acabado requerido del producto, que determina el grano que debe tener un disco (el grano es más bien como el papel de lija, determina la suavidad de la superficie acabada del cable tras el procesado).
- los compuestos utilizados en la composición del disco en sí, ya que éstos determinarán su durabilidad. Podemos elegir entre un disco de corte de óxido de alúmina o de carbón de sílice, cada uno con sus propias propiedades únicas.
- La naturaleza de la funda y su potencial de generación de calor durante el corte.
Le ofrecemos un disco fabricado con sílice y carbono. Este disco y su fina granularidad permiten un corte eficaz.
El segundo disco está hecho de óxido de alúmina que permite generar rápidamente un filo limpio y afilado. Tiene una baja resistencia y genera muy poco calor, lo que suele ser un problema habitual cuando se cortan materiales de revestimiento como AISI310, AISI316 o INC600. Cabe esperar que su vida útil sea mayor cuando se utilice para cortar cables MI de diámetros más finos.

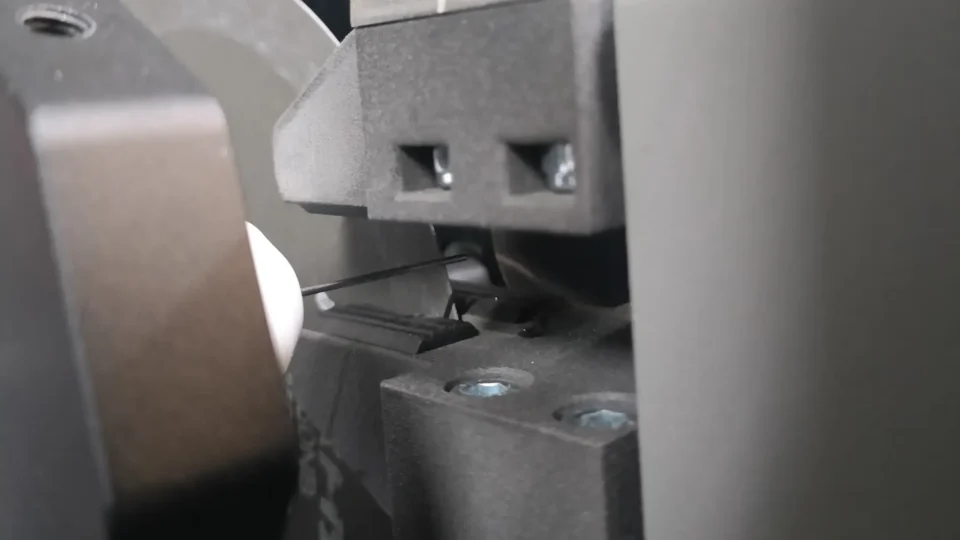

Sistema de pinza
El último aspecto técnico que contribuye a que nuestros cortes de cable sean siempre limpios y precisos es nuestro bien diseñado sistema de sujeción. Se trata de una pinza impresa en 3D que sujeta firmemente el cable durante el proceso de corte, evitando así deslizamientos y rebabas. La pinza es totalmente ajustable, por lo que se adapta perfectamente a toda la gama de diámetros de cable que la CS-1100 está diseñada para procesar.
Soluciones Kamet y Antech: The Machines Factory
La CS-1100 es el producto de The Machines Factory, una colaboración conjunta entre dos empresas holandesas: Kamet y Antech Solutions B.V.. Antech está especializada en la investigación, el desarrollo y la creación de prototipos de máquinas. Si desea más información, visite nuestro sitio web en themachinesfactory.com. Allí también encontrará un resumen de las preguntas más frecuentes.
